GDX-75Y便携式手提X光机安全检查设备
便携式手提X光机
产品概述
便携式X射线机（以下简称X射线机）是我单位自主研制开发的新型X射线诊断仪。由主机及外接开关电源组成。主机外形采用C型臂结构，增大了物体观察半径，材料选用ABS工程塑料，提高了绝缘性。
由于采用了结构紧凑、高增益、高分辨率的新型液晶屏显示的X射线探测设备，故不需暗室，即可观察到清晰的透视图像。X射线管的电器控制采用先进的脉冲调宽技术，设有多项保护措施，提高了各项指标精度，使本机有较高的工作稳定性，工作时无噪声。
采取了严格的防护措施，减少了X射线的泄露，对操作人员无须做任何防护。
整机具有如下特点:
1.高频、低剂量、高清晰数字图像输出。
2.采用新型成像技术和内置式高压发生装置和新型成像技术具有极高的灵敏度。
3.射线剂量低，安全可靠，结构简单，体积小巧，可手提也可以台式使用。
工作原理
X射线机由图一各部分组成。当接通电源，按下启动按钮时，整机便开始工作。由主控器发出的脉冲信号，经功率放大，倍压电路产生高压给X射线管阳极，同样主控Ⅱ发出的脉冲信号经放大给X射线管灯丝进行加热，使X射线管产生X射线，并通过数显面板显示出相应的千伏值（KV/μA）。此时被测物体放在X射线源与射线接收盒之间，液晶屏即显示出被透视物的清晰图像。
为使仪器稳定可靠地工作，系统采用脉宽调制技术，使管电流、管电压保持恒定，X射线管以最佳状态工作；并采用高压软启动技术，使X射线管阳极无高压过冲现象。主控制器采用微型贴片器件，并以20KHz频率工作，使整个系统效率大为提高，消除了工作噪声，为操作人员提供了安静的使用环境，同时也缩小了体积。X射线机外部供电电源采用高频高效率开关电源，并具有全面的保护措施。为确保X射线机的使用安全，本机加有多种保护装置，使其更加安全可靠运行。
产品参数
型号：GDX-75Y（注册证上的型号是: GDX-50/75）
焦点：0.05mm。
视场角：105*75mm。
灰度：≥7 级。
管电流误差：-20%
对比度： 4%
图像分辨率：≥20lP/cm。
输入功率：200VA。
最大距离：280mm。
输出亮度：100cd/m2。
X射线管电压管电压选择范围：45~90kv(连续可调)。
被测物厚度：80W。
管电流选择范围 0.25~0.5mA连续可调
重量：11.5kg。
显示屏亮度：≥100cd/m2
X射线漏率：≤1.0mGy/h。
电源：220VAC。
对比度：4%。
可连接电脑系统使用。
配有可充电锂电池，无需外接电源(选配)。
检验依据：GB9706.1-2007医用电气设备第1部分:安全通用要求;GB9706.3-2000医用电气设备第2部分:诊断X射线发生装置的高压发生器安全专用要求GB 9706.12-1997医用电气设备第一部分:安全通用要求 三并列标准 诊断X射线设备辐射防护通用要求
环境条件
温 度 10℃~40℃
相对湿度 ≤75%
大气压力 700hpa~1060hpa
电源条件
电源电压 AC220V
电源频率 50Hz±1Hz
输入功率 ≤200VA
供电网电阻允许值 0.5Ω
供电网过电流释放器 1 A
外形尺寸与重量
长×宽×厚540×420×160(mm)
主机 5 Kg
毛重 11.5 Kg
X射线管运输存储条件
运输：可按客户要求，采用汽车、火车、航空和海运等方式，应以玻璃器皿或仪器类托运。
储存：包装后的X射线管，应置放于温度不低于5℃，相对湿度不大于80%，且无腐蚀性气体，通风良好的清洁房间储存。
保养
日常维护、保养
X射线机应安置在清洁、无腐蚀性气体的机房内，在非使用期间，宜用防尘布罩或塑料套覆盖，或装入箱体放置；表面污物需用细纱布蘸洗洁精作清洁处理，切忌用酒精或酸性、碱性试剂擦其表面，以免损坏X射线机的表面光洁度。
运行时的维护、保养
运行时严格按使用说明书的要求操作X射线机。

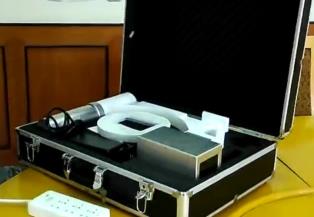

装箱清单
便携式X射线主机 1台
交流电源 1台
屏蔽盘 1个
USB线 1条
驱动光盘 1张
使用说明书 1份
出厂合格证 1份
保修卡 1份
应用范围
1.医院骨科手足显微外科、中医整骨手法复位、闭合穿针等领域，
2.野外做业地震救援等现场伤员处理，
3.动物园饲养场宠物医院等的动物检查，
4.实验、科研、教学、工程等的广泛应用，
5.名贵中草药的异物检测，
6.工业产品无损检测，
7.治安反恐的安检。
