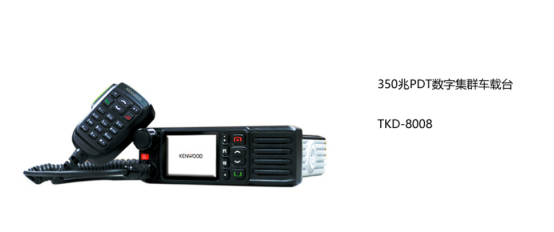

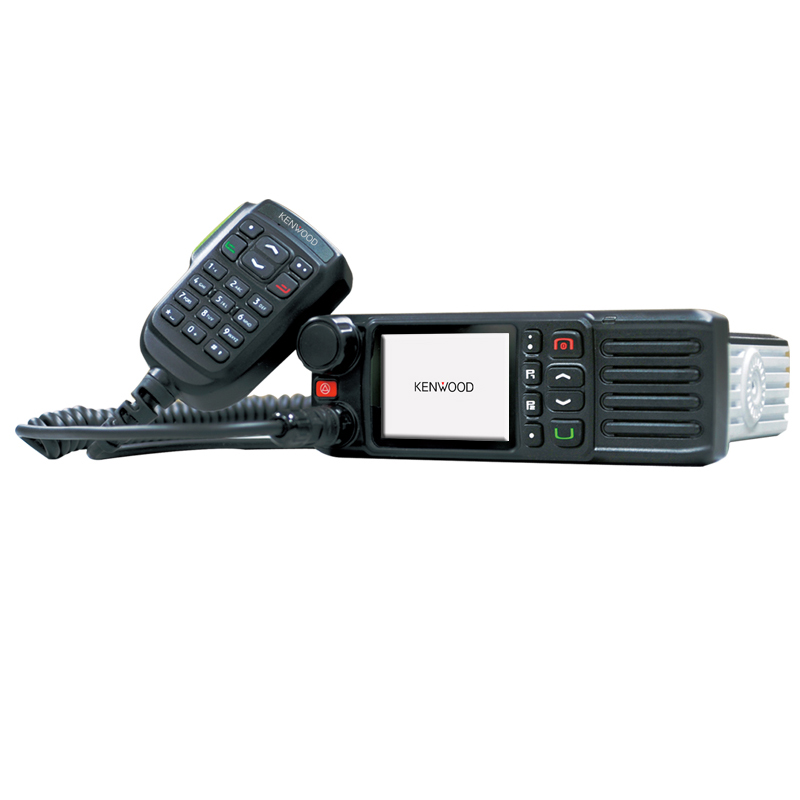

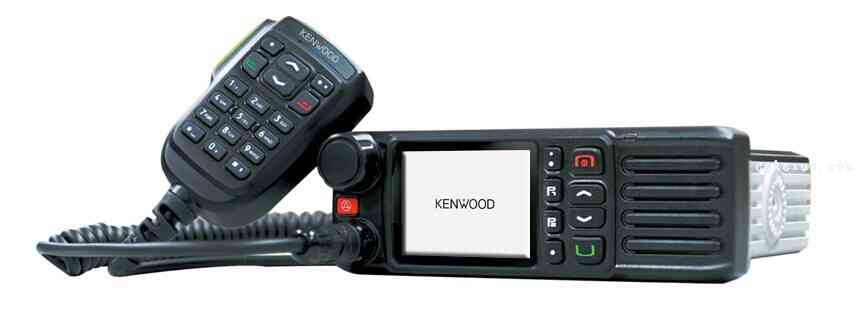

建伍TKD-8008 警用350兆数字集群车载台

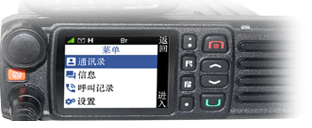

大尺寸高清彩屏显示
行业率先采用2.8英寸高清彩色LCD显示屏，提升易用性。
IP54防护设计
整机符合军标和IP54工业防护设计（GJB150A-2009和IEC60529-2013），保障机器的可靠性。
四模制式
支持模拟MPT集群，数字PDT集群，模拟常规和数字常规四种工作模式，方便平滑过渡。
内置北斗&GPS双模定位功能
终端内部集成北斗&GPS双模定位模块，可灵活配置北斗定位，GPS定位或北斗和GPS双模增强定位模式。
集群全双工通话（选配）
终端射频部分采用创新快锁技术，实现时分集群全双工通话功能。
内置公安部一所PDT TF加密卡（选配）
终端内部集成PDT终端加密方案—公安部一所TF加密卡。
PDT数字集群业务功能
语音业务
·个呼、组呼、紧急呼叫、优先呼叫、广播呼叫和全呼
·有线语音呼叫
·调度台呼叫
·全双工呼叫（选配）
·迟后进入
·呼叫记录
·通话限时
·动态重组
数据业务
·短消息，状态短消息和分组数据等
移动管理业务
·登记，漫游，越区切换和信道强拆等
定位服务业务
·位置信息上拉、上报、查看和转发，GPS和北斗双模定位
安全功能
·鉴权和选配公安部一所PDT TF卡加密
MPT模拟集群业务功能
语音业务
·个呼、组呼、全呼、紧急呼叫、广播呼叫
·有线语音呼叫
·调度台呼叫
·呼叫记录
·通话限时
移动管理业务
·登记，漫游
数据业务
·短消息和状态短消息
PDT数字增值业务功能
设备管理
·定期收集网内终端状态，掌握设备使用情况，及时发现终端丢失、故障、失密等情况
文本调度
·大容量文本（最大171个汉字）批量下发，使警情发布和处警信息更加快捷、准确，提高警情处理效率
勤务报备
·快速上报警员勤务状态，使指挥中心随时掌握警力分布，布控完成情况及接/出警信息
数据查询
·利用PDT网络，终端可以访问公安数据库，为不同警种订制查询功能，便于警员在执勤现场调用公安数据库资源，拓展数字集群系统的应用
规格参数
| TKD-8008 |
一般规格 | |
频率范围 | 350～400MHz |
最大信道数量 | 1024 |
信道间隔 | 25KHz/12.5KHz |
尺寸（高×宽×厚） | 60×174×190mm |
重量 | 1500g |
LCD | 2.8寸TFT彩屏 |
工作电压 | DC13.6V±15% |
工作电流 | <7A(25W) |
<5A(5W) | |
接收部分 | |
数字最大灵敏度 | -120dBm/BER 5% |
数字动态灵敏度 | -104dBm |
（100km/h瑞利衰落，8km/h瑞利衰落，TU5路径） | |
模拟最大灵敏度 | -120dBm/12dB SINAD |
互调 | 75dB（TIA603）/70dB(PDT,ETSI) |
阻塞 | 95dB（TIA603&ETSI） |
杂散响应抗扰性 | 75dB（TIA603&ETSI） |
共信道抑制 | -12dB |
领道选择性 | 75dB@25KHz（TIA603） |
65dB@12.5KHz（TIA603） | |
接收机杂散发射 | -57dBm |
最大音频功率 | 7.5W(Internal@20ohm load) |
15W（External@8ohm load） | |
额定音频失真 | 3% |
信噪比 | 48dB@25KHz |
43dB@12.5KHz | |
音频响应 | +1dB～-3dB |
发射部分 | |
频率稳定度 | 0.5ppm |
输出功率 | 5-25W |
数字调制方式 | 7K60FXD(数据) |
7K60FXW(数据和语音) | |
模拟调制方式 | 16K￠F3E@25KHz |
11K￠F3E@12.5KHz | |
4FSK调制精度 | 5% |
4FSK发射误码率 | 0% |
4FSK误差和量值误差 | 5%/1% |
领道功率 | 70dB@25KHz |
60dB@12.5KHz | |
静态切换领道功率 | 60dB@25KHz |
50dB@12.5KHz | |
发射杂散 | -36dBm<1GHz |
-30dBm>1GHz | |
发射频偏限制 | 5KHz@25KHz |
2.5KHz@12.5KHz | |
发射音频失真 | 3% |
信噪比 | 48dB@25KHz |
43dB@12.5KHz | |
音频响应 | +1～-3dB |
环境指标 | |
工作温度 | -30℃～+60℃ |
存储温度 | -40℃～+85℃ |
防水防尘 | IP54（整机）/IP67（控制面板） |
防湿、冲击和振动 | 按MIL-STD-810 C/D/E/F/G 标准 |
ESD(静电防护等级) | IEC 61000-4-2(level 4) |
±8KV(接触放电) | |
±15KV（空气放电） | |
卫星定位 | |
TIFF冷启动 | 60s |
TIFF热启动 | 10s |
水平定位精度 | 10m |

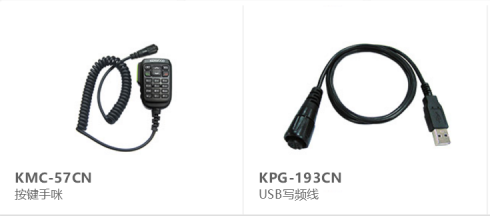

配件
